La Nueva CACHA

Se trata de una pistola de aire comprimido para la competición de tiro deportivo.

Éste arma, viene de origen con una CACHA estándar la cual, puede no adaptarse exactamente a tu mano, lo que hace necesario añadirle o quitarle material en alguna parte.
Este proceder es, lo que normalmente hace casi todo el mundo, bien ellos mismos o, enviándola a fábrica para que lo adapten.
Cuando lo realiza uno mismo "in situ" lo normal, es añadirle material -pastas o resinas- en los lugares que lo necesitan. Ésta solución es práctica pero menos vistosa.

Cambiando de Look
Realmente, no debería modificar el valor del contenido la calidad física del continente
Es decir, sería fácil convertir un mal whisky  -en gran reserva-,  solamente con utilizar un envase de calidad extra. Pero . . . .No es así, sin embargo, no es para nada despreciable el concepto psicológico. Digamos que . . .  “La misma realidad, puede presentar el otro lado -más agradable- solo por el impacto a primera vista.

La solución;

Se ha pensado en realizar una cacha  -copia de la original- (adaptada exactamente a la mano del tirador)  pero en madera de calidad, en este caso se ha utilizado  NOGAL  BÁSICO con alguna incrustación de RAIZ  para darle un aspecto más personalizado.





Cacha de origen con sus parches y el madero de inicio





Primer desbaste





Adaptación del hierro y amarre de éste.








                                                 Presentación con la nueva Cacha en desbaste fino






Superada la primera prueba, se procede al pulido.
Yo, la he barnizado, otros, la prefieren en madera natural.







Comparativa de ambas maderas.







Labor terminada

.






Modificación "añadido" para darle un aspecto personalizado







                  Proceso de pegado del añadido   (Una madera de Raiz  con beta más vistosa)







La "lima"  vuelve hacer acto de presencia.
Estas zonas que se observa rugoso de diferente color, no es otra cosa que "CORINDÓN"
Su función es un agarre firme sin deslizamientos, pero sin pasarse . . . . .
 Ya que demasiado basto, puede resultar molesto!!







La matrícula se hace necesaria para su identificación













Arma lista para embarque.
Importante indicar que, las medidas exteriores del conjunto, no deben exceder de unos límites que son controlados escrupulosamente por los árbitros en las competiciones.








Practicando y comparando resultados.


Podríamos decir que, efectivamente la herramienta es importante, pero, lo realmente determinante son las cualidades del artista. (!!)






El blanco a (10 metros) se hace realmente pequeño.







Resultado de las pruebas que, de buena lid, sería muy aceptable en la prueba de competición real.
 No siempre es así, dependiendo fundamentalmente del estado anímico del artista, existiendo días, que sería mejor quedarse en casa.




He ahí la experiencia.
Un saludo y hasta la próxima.


viernes, 2 de diciembre de 2016



    Cómo salir de un apuro sin resultar dañado en el intento



Pieza de origen     Cristal de Bohémia

    La ley de Murphy siempre se cumple.
    Un accidente simple, deja como resultado la rotura de la base de un "Búcaro" recuerdo de un viaje de vacaciones por Chequia, y, con nulas posibilidades de reparación.







 -   Valor sentimental . . . . . .  Importante
 -   Posibilidad de reponer . .   Difícil
 -   ¿Reparación? . . . . . . . . .   Imposible
 -   ¿Opciones?. .    Maquillar el problema.














   Estado en que quedó después del accidente










           Los trozos correspondientes, quedaron tan pequeños,donde la opción de recomponer con un adhesivo quedó fuera de lugar.











 Para solucionar el problema, se pensó en construir una carcasa en una madera de calidad a forma de embellecedor y, camuflar así el defecto









      El proceso se basa en:

                 -  Elección de la madera, a ser posible una de raíz con un veteado pronunciado.
                 -  Construcción de plantillas para adaptarse al perfil de la pieza a reparar.
                 -  Mecanizado del conjunto
                 -  Pulido y barnizado
                 -  Construcción del utillaje para el montaje
                 -  Limpieza del conjunto y retorno al lugar que le corresponde.







      Se utiliza una madera de raíz de OLMO no es la más agradable a la vista, pero puede valer si no tienes otra cosa a mano. Una  raíz de NOGAL sería una madera perfecta.






En el proceso del barnizado, requiere los cuidados típicos del pulido, siendo éste la base de un buen acabado. La utilización de un aerógrafo, no es imprescindible, aunque se consigue una   uniformidad que le da calidad.




  Aspecto durante el proceso de fabricación, teniendo en cuenta, que al tratarse de un material frágil y de muy poco espesor, puede romper fácilmente si se pretende terminar rápido.  Es preciso respetar este aspecto.





                           Utillaje para el montaje

                   -   Construir un centrador en dos mitades para el proceso de pegado.
                   -   Operación del encolado, utilizando "Araldit CRISTAL" dos componentes.









      Es imprescindible que el utillaje sea construido en dos mitades, de otra forma, no sería posible extraerlo después de haber pegado el conjunto.




































        La operación de encolado, no representa ninguna dificultad siguiendo los pasos lógicos de un proceso estudiado en detalle.  Únicamente indicar, que el producto para el encolado ha de ser de máxima calidad. Se ha utilizado un "Araldit CRISTAL dos componentes"  24:00h de secado con una presión de 0.25 kg/cm2. a temp. de  18 ºC. Se puede acelerar el secado a mayor temp.
        Esto, hace pensar que el pegado de origen se realizó de manera inadecuada, ya que el fallo fue, no por una mala manipulación, sino simplemente porque se despegó la base de la copa, cayendo sobre una superficie dura.







        Aspecto final de la obra.







      Se podría decir que el resultado final, entraría en las posibilidades de pieza original, solo que, quedarían prohibidas las opiniones y sugerencias al respecto.

          Se trata de. . .  ( dentro de la originalidad)  pues, una pieza original y nada más.
          No hay preguntas ya que el diseñador, no está  y, por lo tanto no puede responder.





Como anécdota, observar cómo la moza de la tele mira la obra con admiración.





 Espero que sea de utilidad para alguien que se encuentre alguna vez en una situación semejante, no es que sea la solución perfecta pero puede servir para salir del entuerto.
              Indicar que para los artículos de colección, no debe intentarse tal solución, porque sería fraude y, no quisiera ser responsable de tal acción.









              Se aceptan sugerencias si las hubiere.
              ¡Hasta siempre amigos !!!!!!

















jueves, 13 de agosto de 2015

Disfrutando de la montaña.

Recordando algunos momentos inolvidables de montaña.



Pico  CORNON   2.188 metros en Tres Mares (Cantabria)








Caminando hacia el Pico Yordas (Picos de Europa)










Disfrutando los aires a más de  2.000 metros









Saludos desde el JARIO ( Picos de Europa)









El Yordas ¡alcanzado!  2.014 metros









Ascendiendo hacia el San Carlos









Ruta Horneo y Hondojón   (Cantabria)










Consultando coordenadas  (la niebla acechando)









Paseo por la Ruta del CARES









Peña Blanca (Cabrales)










Coronado  PEÑA BLANCA (Cabrales)










Pico CORNON  2.188 metros  TRES MARES  (Cantabria)








El  San CARLOS  2.211 metros  (Picos de Europa)









Fuente del Chivo  en Tres Mares (Cantabria)










Pico JARIO








Repostando!!!!!







En la Ruta del CARES









San Carlos al fondo,  en ésta ocasión solo conseguí  . . ."La Plata"









domingo, 24 de noviembre de 2013

Efectos virtuales




    Aplicación en fotografías nocturnas


     Idea basada en la sugerencia de mi hijo;
     Su deseo es, a la hora de tomar una instantánea nocturna, poder  acompañarla de una o varias esferas virtuales, aportando un toque diferente que caracterizaría al autor.



 Para hacerlo posible se requiere:

a)
  1. Una cámara con apertura "B" con tiempos    ( > 1/min.)
  2. Un mecanismo compuesto de dos conjuntos giratorios.
  3. El primero dispondría de un brazo de long. igual al radio de la esfera a generar.
  4. En el extremo de este brazo, portaría una (luz) con óptica del color deseado.
  5. Este brazo giraría a una velocidad de ( 360º/ seg. )
  6. El conjunto irá montado sobre una base giratoria a una cadencia de (360º/min)
  7. Es preciso instalar colectores rotativos para poder hacer llegar la tensión a los puntos móviles
  8. La animación del montaje será suministrada por una batería de  (12Vcc. 20 Ah.) controlado por un mando a distancia (alcance mínimo 30m)
  9. Dado que a veces, será preciso desplazarse a pié (distancias importantes), ha de tenerse presente el peso final del equipo.
b)
           El otro tema . . .  El económico;
     De todos es sabido que hoy, no existe límite en alcanzar el objetivo que uno se proponga, solo depende de la inversión a que se esté dispuesto afrontar, y sería suficiente por tanto, con tener las ideas claras sobre el camino a seguir para alcanzar el fin previsto.
     En este caso concreto, la idea, es conseguir unos resultados aceptables al menor costo posible, utilizando materiales de reciclado en la mayoría de los componentes excepto lo imprescindible.
     Comenzaremos por desarrollar una idea  aprovechando ciertos componentes localizados normalmente en desguaces de automóvil y diseñar las piezas adaptadoras necesarias, obviamente dado este condicionante, el montaje que se ha adoptado es. . . .   mecánicamente incorrecto.
     El desarrollo está sujeto a delinear las piezas e ir ensamblándolas en simulador, observar y modificar si procede hasta que el sistema  "ruede sobre papel" entonces, será el momento de comenzar la labor. Labor fácil ésta, ahora solo quedaría ir tirando del hilo hasta llegas a la salida.

Primeras pruebas sobre papel
























Algunos detalles presentados en simulador para comprobar su funcionamiento.






      Primeras pruebas del cabezal primario generando el círculo.
      Se pretende saber si la intensidad de la luz es suficiente y el tiempo necesario para captar la imagen. En este caso, la prueba se ha realizado con una cámara compacta, donde el tiempo de exposición es  de  (0.8 seg.) de ahí que el circulo no esté cerrado completamente.





        Montaje teórico del conjunto  giratorio base y colector



Plano constructivo de eje y colector cabezal brazo porta-lámparas.

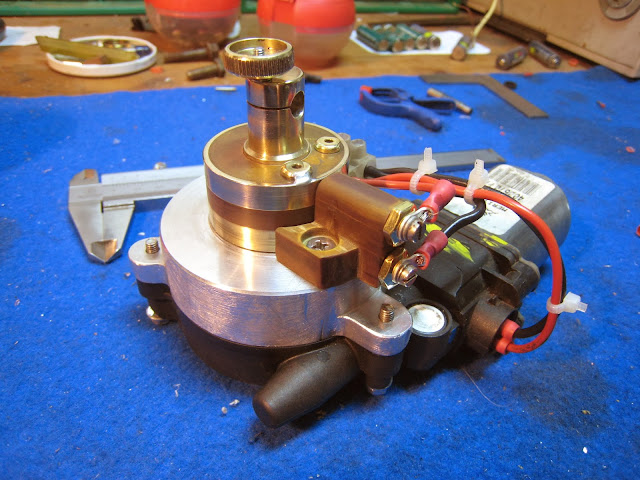

      Montaje colector de cabezal superior. Se adaptó un motor de elevalunas de automóvil, fue necesario construir una pieza adaptadora en aluminio, la cual soporta el eje de salida y el colector de escobillas.
